Region Chaining
- Zum Realisieren einer größeren Werkzeugwegkontrolle wird die Verkettungsoption "Einzelner Bereich" nicht mehr unterstützt.
X7 |
X8 |
|
|

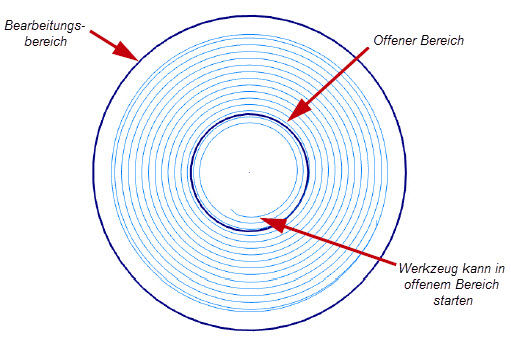

- Bei der neuen Verkettungs-Option "Offene Bereiche" werden anhand geschlossener Ketten offene Bereiche definiert, in denen sich das Werkzeug sicher bewegen kann.

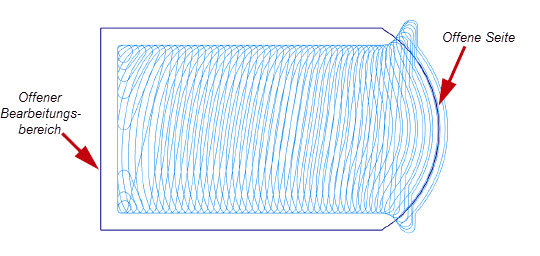

- Bei der Verkettung offener Bereiche wird eine offene Seite eines geschlossenen Bearbeitungsbereichs definiert oder eine offene Bearbeitungsbereich-Verkettung geschlossen.

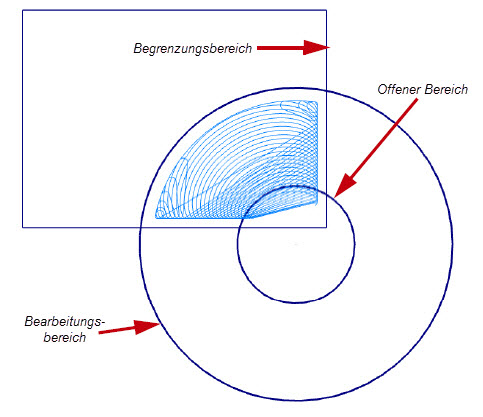

- Durch die neue Begrenzungsbereich-Verkettung wird die Bearbeitungsbereich-Bewegung eingeschränkt.

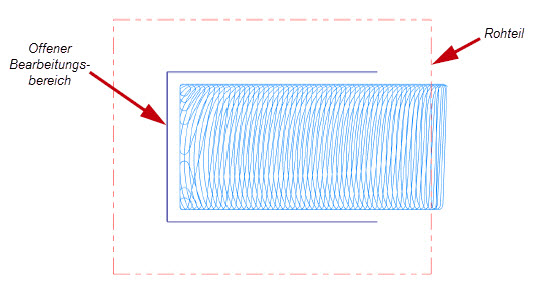

- Die Rohteilform-Unterstützung in der Job-Einstellung wird verwendet, wenn kein Bearbeitungsbereich ausgewählt ist oder offene Bearbeitungsbereich-Ketten gewählt sind. Offene Bearbeitungsbereich-Ketten werden bis auf Rohteiltangentenränder oder um den kürzesten Abstand verlängert.

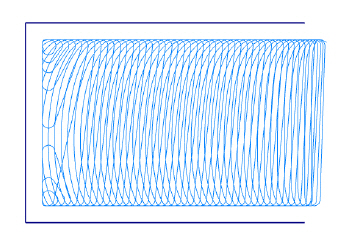

- Wenn kein Rohteil und kein offener Bereich definiert sind, werden offene Bearbeitungsketten mit einer geraden Linie geschlossen.
