Die Benutzeroberfläche und der Workflow von Solids wurde für Mastercam X8 komplett überarbeitet und macht das Konstruieren und Bearbeiten von Solids erheblich einfacher und intuitiver als jemals zuvor. Jede bestehende Solids-Funktion wurde auf den neuesten Stand gebracht, um diesen neuen Workflow widerzuspiegeln.

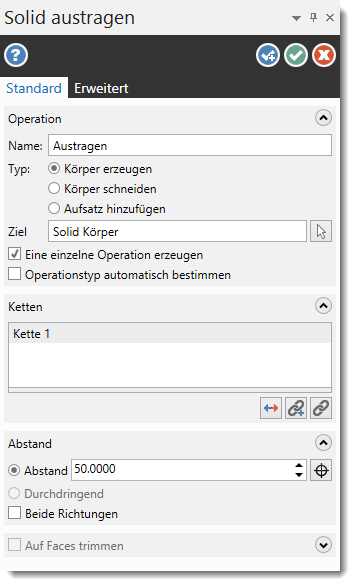

Alle Solids-Funktionen besitzen nun eine neue moderne Benutzeroberfläche, mit der Sie in der Benutzeroberfläche und auf dem Bildschirm nach Belieben arbeiten können.
In der Live-Vorschau sehen Sie die Ergebnisse der in der Benutzeroberfläche ausgeführten Änderungen jetzt direkt bei der Eingabe – es ist nun keine Eingabe von Werten in ein Dialogfeld mit einem anschließenden Klick auf OK, in der Hoffnung, dass man keinen Fehler gemacht hat, mehr erforderlich.
Beim Erstellen einer neuen Operation besteht jetzt die Möglichkeit, auf OK zu klicken, um die Operation abzuschließen und die Funktion zu beenden oder auf OK/Neu zu klicken, wodurch die Operation fertiggestellt wird und eine neue begonnen wird, ohne dass Sie die Funktion manuell neu starten müssen.
Vor dieser Verbesserung mussten Sie für alle an einer vorhandenen Operation vorgenommenen Änderungen oben im Solids-Manager auf die Schaltfläche Alle selektierten OP's regenerieren klicken. In X8 wurde die Schaltfläche OK/Regen hinzugefügt, mit der die Funktion beendet und gleichzeitig das Solid regeneriert wird.
Durch das Einfügen der Solidauswahlfilter in ein neues Dialogfeld, das am Anfang einer Operation erscheint, ist es einfacher, diese bei der Arbeit einzurichten.
Durch das Auswählen eines Randes bei gedrückter [Umschalt]-Taste werden alle tangentialen Ränder gleichzeitig ausgewählt, wobei durch das Auswählen einer Fläche bei gedrückter [Umschalt]-Taste alle tangentialen Flächen gleichzeitig ausgewählt werden. Drahtmodelle, Flächen, Ränder und Körper können innerhalb des Dialogfelds selbst bearbeitet werden. Hierdurch entfällt die Notwendigkeit für das Vorhandensein eines separaten Zweiges in der Solid-Verzeichnisstruktur und erleichtert sehr das Einfügen und Entfernen von Elementen.
Der Einzelachsenpfeil wird in verschiedenen Funktionen von Mastercam X8 Solids genutzt und kann verwendet werden, um Abstände im Grafikfenster einzustellen, ohne sie manuell ins Dialogfeld eingeben zu müssen. Dies schließt die Möglichkeit zur gleichzeitigen Eingabe von Werten mit ein, wenn diese Steuerungen in Gebrauch sind. Die neue "Drücken/Ziehen"-Funktionalität hängt davon ab und die neue Benutzeroberfläche der Funktionen: Austragen, Swept, Rotation, Wandung/Dicke und Aushöhlen wird dadurch ergänzt.
Mit der neuen Live-Vorschau sind die meisten Fehlermeldungen Vergangenheit, so dass sie den Workflow nicht unterbrechen. In der rechten oberen Bildschirmecke erscheint eine Warnmeldung, die anzeigt, dass das Solid in seinem aktuellen Bearbeitungszustand einen Fehler aufweist. Die Meldung kann entweder nur eine Warnung sein oder auch weitere Informationen besitzen. Dies erlaubt das Ausführen von Änderungen zum Beseitigen dieses Fehlerstatus, ohne den Arbeitsablauf anhalten und ein Popup-Dialogfeld schließen zu müssen.
In früheren Versionen von Mastercam Solids unterlag die Erzeugung und Bearbeitung von Operationen verschiedenen Regeln und Workflows. Jetzt geht man auf dieselbe Weise an die Erzeugung und Bearbeitung von Operationen heran, was die Solid-Legende vereinfacht und jede Operation auf einen einzelnen Zweig reduziert, statt auf drei. In Mastercam X8 müssen Sie eine Operation nur doppelt anklicken, um sie für eine Bearbeitung zu öffnen.
